ノズルクリーナー
SMT マウンター吸着ノズルの頑固な汚れを超音波+噴霧で隅々まで強力洗浄するノズル洗浄機。本装置ではエアブローまでの工程を自動で行います。
特徴 –Concept–

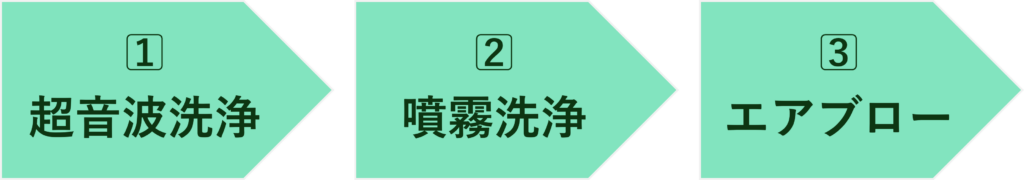

自動運転 – ①超音波洗浄 → ②噴霧洗浄 → ③エアブロー
強力洗浄 – 超音波は３つの周波数／噴霧は強力噴射+揺動付き
最大 24 本同時洗浄／本数や仕上がりに応じ各工程タイムを調整

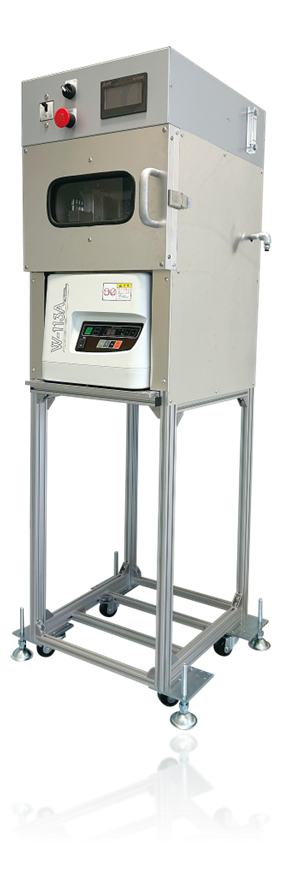

※掲載写真は設置台付き
頑固なノズル汚れに

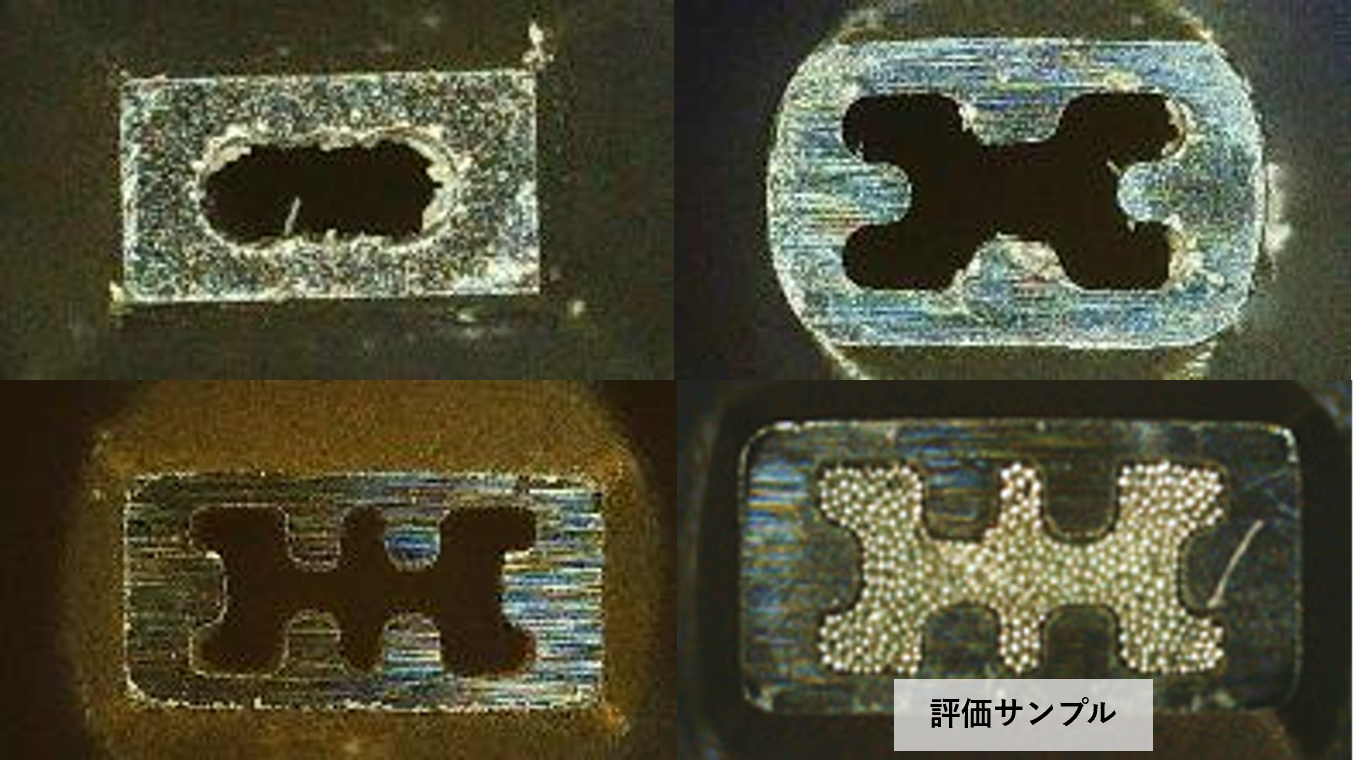

洗浄前

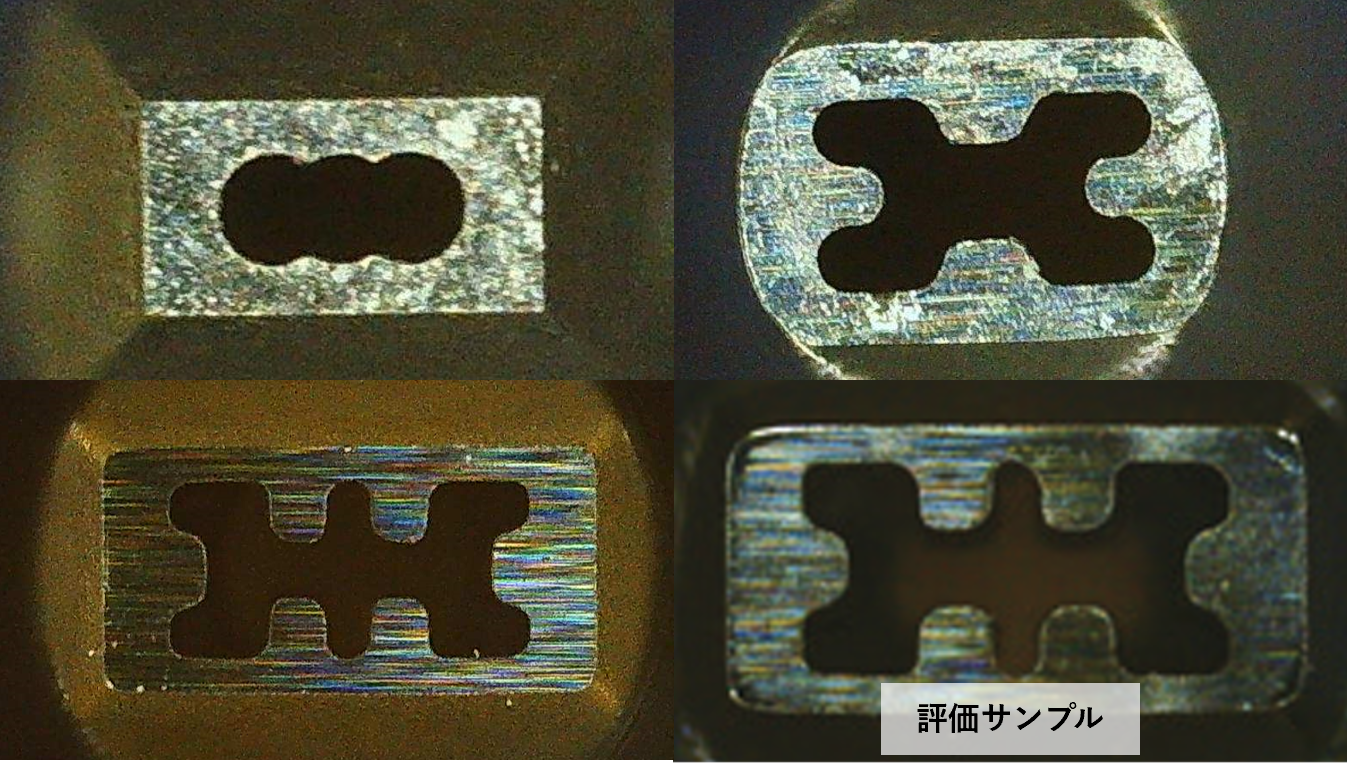

洗浄後
注) 洗浄効果を保証するものではありません
自動で隅々まで強力洗浄
- 超音波洗浄: 異なる周波数 (28/45/100Hz) による複数の作用を組み合わせ汚れを剥がし落とします。

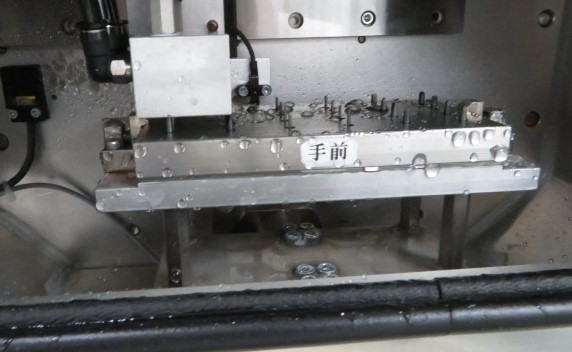

- 噴霧洗浄: 強力噴射に加え、わずかに揺動させる事で水圧の変化をつけてムラを無くし洗浄効率を上げています。
- エアブロー: 水滴を可能な限り除去します。

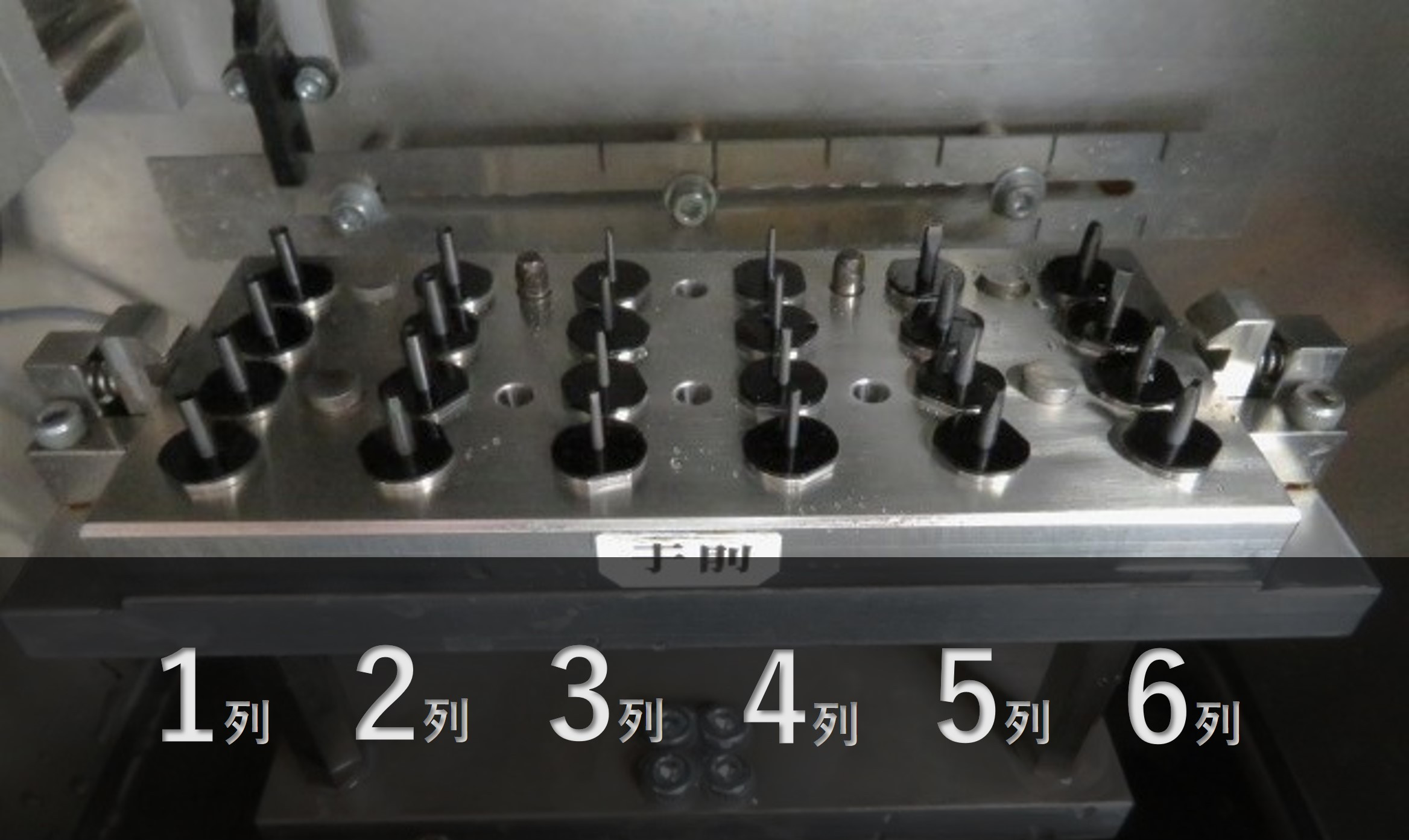

最大24本同時洗浄／本数や仕上がりに応じ工程タイムを調整
【関連動作設定】
- 超音波洗浄時間 ～99分 (初期/推奨値 5分)
- １列あたりの噴霧洗浄時間 ～999秒 (初期/推奨値 50秒)
- １列あたりのエアブロー時間 ～999秒 (初期/推奨値 20秒)
- 運転列数 1列 ～ 6列
※ 初期/推奨時間で全 6 列運転の場合 1 サイクル約 13 分
製品動画
Video
詳細仕様
Details
| 洗浄方式 | 超音波洗浄＋スプレイ洗浄 |
| 使用液 | 工業用精製水 タンク容量５L |
| 洗浄能力 | 最大24本 ※ノズル形状により |
| 変更可能設定 | 超音波洗浄時間・スプレイ時間・エアーブロー時間・洗浄列数 |
| 設備サイズ | 本体 W450×L500×H710 |
| 供給電源 | AC100V 仕様 (AC200V 仕様に変更可) |
| 供給エアー | クリーンエアー 0.5Mp |
| 対応ノズル | 専用治具にて各種メーカーに対応します。 |
カスタマイズもお気軽にご相談ください
